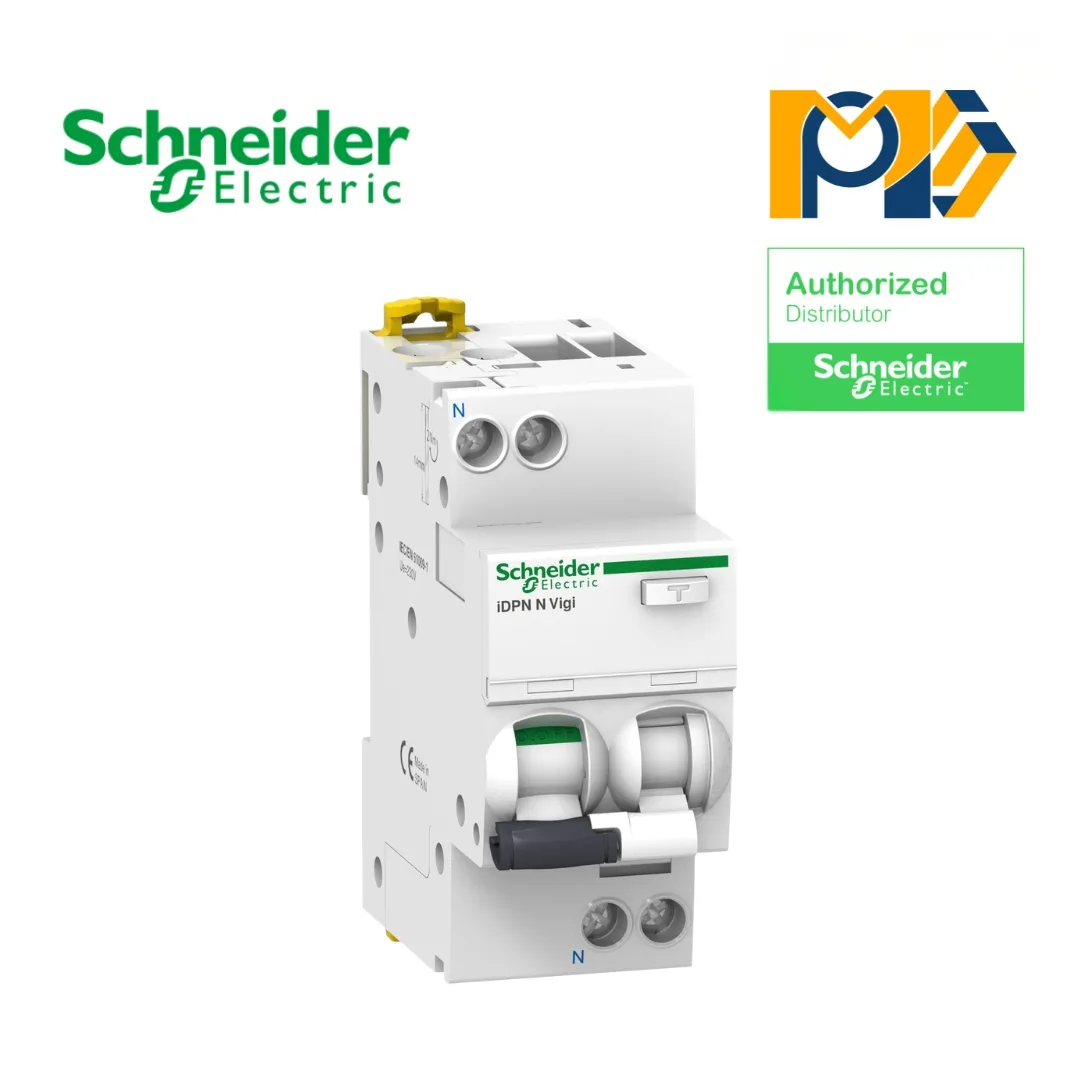

Cầu dao chống dòng rò RCBO A9D41616 Acti9 iDPN N Vigi Schneider

Mô tả

RCBO Schneider A9D41616 1P+N 16A 300mA 6kA – Bảo vệ hệ thống điện ổn định và chống rò tổng hiệu quả

Thiết bị RCBO tích hợp bảo vệ toàn diện trong một module

A9D41616 thuộc dòng Acti9 iDPN N Vigi của Schneider Electric, là thiết bị RCBO tích hợp đồng thời ba chức năng quan trọng:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Bảo vệ chống dòng rò điện

Việc tích hợp nhiều chức năng trong cùng một thiết bị giúp giảm số lượng module trong tủ điện, đơn giản hóa hệ thống lắp đặt và tăng độ tin cậy vận hành lâu dài. Đây là giải pháp được ứng dụng phổ biến trong hệ thống điện dân dụng và thương mại nhỏ hiện nay.

Dòng định mức 16A phù hợp cho nhiều nhánh tải thông dụng

Với dòng định mức 16A, A9D41616 thích hợp bảo vệ cho nhiều nhánh tải phổ biến như:

• Mạch ổ cắm dân dụng
• Mạch chiếu sáng công suất lớn
• Máy nước nóng nhỏ
• Điều hòa công suất thấp
• Các tải phụ trợ trong tủ điện phân phối

Mức dòng 16A là lựa chọn rất phổ biến trong các công trình dân dụng vì đáp ứng tốt nhu cầu sử dụng điện hằng ngày mà vẫn đảm bảo an toàn.

Dòng rò 300mA phù hợp bảo vệ chống cháy ở cấp tổng hoặc nhánh phụ

Khác với các RCBO 30mA chuyên bảo vệ con người, A9D41616 sử dụng ngưỡng dòng rò 300mA, phù hợp cho mục đích:

• Bảo vệ chống cháy do rò điện
• Giám sát dòng rò ở cấp tổng hoặc nhánh phân phối phụ
• Hạn chế nguy cơ sự cố âm ỉ trong hệ thống dây dẫn

Thiết bị thường được dùng tại các vị trí đầu nguồn phụ hoặc nhánh tổng của từng khu vực điện thay vì lắp trực tiếp cho từng ổ cắm đầu cuối.

Khả năng cắt ngắn mạch 6kA vận hành ổn định trong hệ thống điện hạ thế

A9D41616 có khả năng cắt ngắn mạch 6kA, đáp ứng tốt nhu cầu sử dụng trong hệ thống điện dân dụng, văn phòng và thương mại nhẹ.

Đường cong tác động C Curve cho phép thiết bị hoạt động hiệu quả với các tải có dòng khởi động trung bình như:

• Máy bơm nhỏ
• Quạt công nghiệp
• Thiết bị điện cơ dân dụng
• Hệ thống ổ cắm tải hỗn hợp

Thiết bị giúp hạn chế tác động sai khi tải khởi động nhưng vẫn cắt nhanh khi có sự cố.

Chuẩn chống rò Type AC phù hợp tải xoay chiều truyền thống

A9D41616 sử dụng chuẩn chống rò Type AC, phù hợp cho các tải điện xoay chiều thông dụng:

• Mạch chiếu sáng
• Ổ cắm thông thường
• Thiết bị điện trở
• Hệ thống điện dân dụng không dùng biến tần

Đây là chuẩn chống rò được ứng dụng rộng rãi trong các công trình phổ thông hiện nay.

Thiết kế module DIN rail nhỏ gọn, dễ thi công

Thiết bị có thiết kế tiêu chuẩn DIN rail 35mm với kích thước nhỏ gọn:

• Chiều rộng 36mm
• Cao 85mm
• Sâu 73mm

Ưu điểm khi lắp đặt:

• Tiết kiệm không gian tủ điện
• Dễ thay thế bảo trì
• Đồng bộ với hệ sinh thái Acti9 Schneider
• Có nút test kiểm tra chống rò định kỳ

Độ bền vận hành cao cho hệ thống điện lâu dài

A9D41616 được Schneider thiết kế với độ bền cao:

• Độ bền cơ khí: 20.000 chu kỳ
• Độ bền điện: 20.000 chu kỳ
• Cấp bảo vệ IP20
• Hoạt động ổn định trong dải nhiệt độ rộng

Điều này giúp sản phẩm phù hợp cho công trình cần vận hành lâu dài và ổn định.

Ứng dụng thực tế của A9D41616

Thiết bị thường được sử dụng trong:

• Tủ điện tổng phụ căn hộ
• Hệ thống điện tầng nhà phố
• Tủ điện văn phòng nhỏ
• Bảo vệ nhánh cấp nguồn phụ
• Hệ thống điện thương mại quy mô nhỏ
