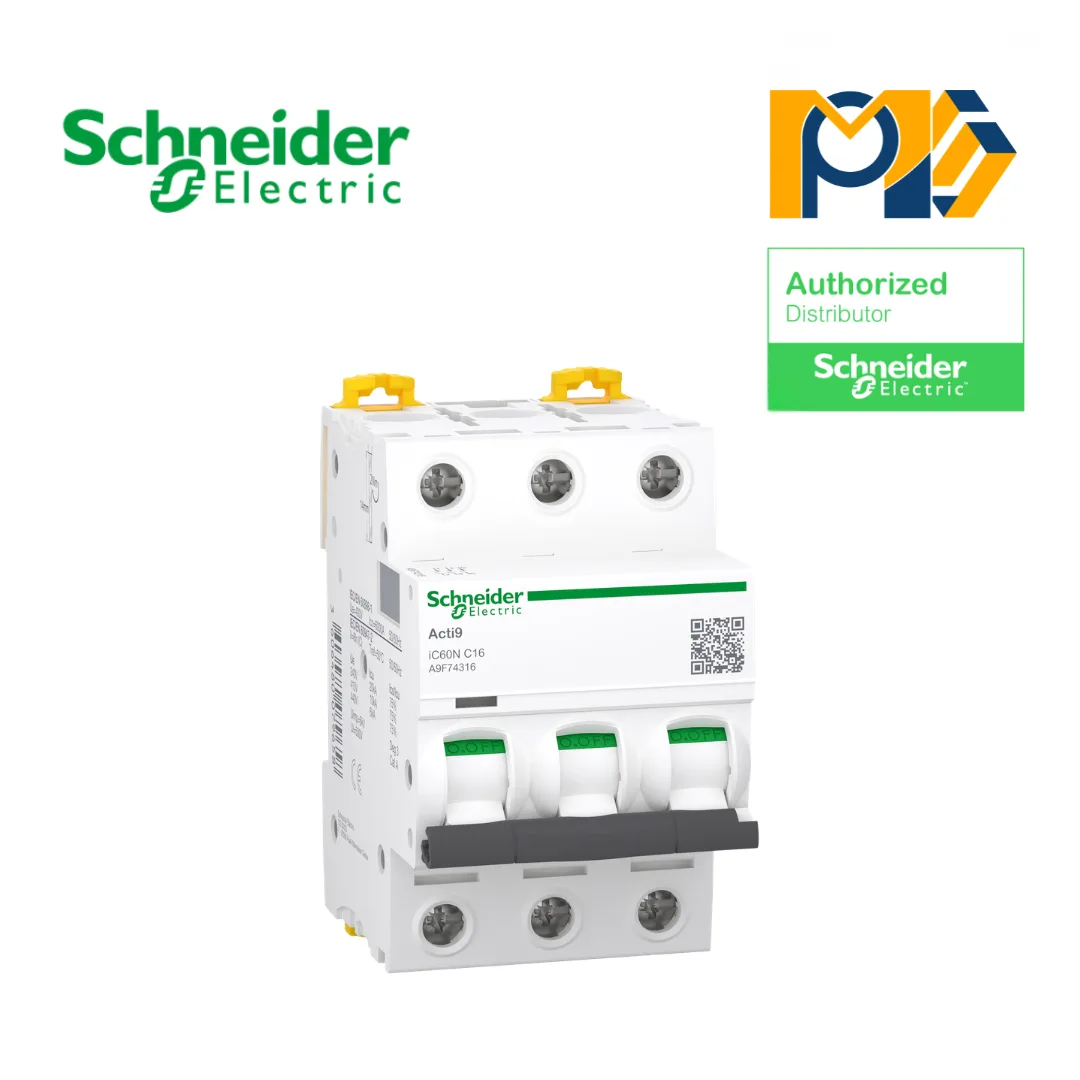

Cầu dao tự động MCB A9F74316 Acti9 iC60N Schneider

Mô tả

MCB Schneider A9F74316 Acti9 iC60N 3P 16A C Curve – Thiết bị bảo vệ mạch điện 3 pha an toàn và ổn định

Tổng quan sản phẩm

MCB Schneider A9F74316 thuộc dòng Acti9 iC60N của Schneider Electric là thiết bị đóng cắt bảo vệ mạch điện hạ thế được sử dụng rộng rãi trong các hệ thống điện dân dụng, thương mại và công nghiệp nhẹ. Với cấu hình 3P – 16A – C Curve, sản phẩm cho phép bảo vệ hiệu quả mạch điện 3 pha trước các sự cố quá tải và ngắn mạch, đồng thời đảm bảo ngắt đồng thời cả ba pha khi phát sinh lỗi.

Dòng định mức 16A phù hợp cho các mạch cấp nguồn động cơ nhỏ, tủ điều khiển máy móc, hệ thống chiếu sáng 3 pha và các nhánh phân phối điện yêu cầu độ ổn định cao.

Ưu điểm nổi bật của MCB Schneider A9F74316

Bảo vệ đồng thời 3 pha giúp hạn chế rủi ro mất pha

Thiết kế 3P giúp ngắt đồng bộ cả ba cực điện khi xảy ra sự cố, hạn chế nguy cơ mất cân bằng pha hoặc ảnh hưởng đến thiết bị điện phía sau.

Đường cong C phù hợp với tải có dòng khởi động trung bình

Đặc tính C Curve cho phép MCB chịu được dòng khởi động tức thời gấp khoảng 5–10 lần dòng định mức trước khi tác động, phù hợp với:

• Động cơ công suất nhỏ
• Tủ điện điều khiển
• Quạt công nghiệp
• Hệ thống chiếu sáng nhà xưởng
• Mạch phân phối phụ tải 3 pha

Công nghệ VisiTrip hỗ trợ xử lý sự cố nhanh

Khi MCB tác động, VisiTrip hiển thị rõ cực bị sự cố, giúp kỹ thuật viên xác định nhanh vị trí lỗi và rút ngắn thời gian kiểm tra.

VisiSafe tăng độ an toàn khi bảo trì

Chỉ thị VisiSafe xác nhận tiếp điểm đã mở hoàn toàn trước khi thao tác trên hệ thống điện.

Ứng dụng thực tế

MCB Schneider A9F74316 thường được sử dụng trong:

• Tủ điện phân phối 3 pha
• Tủ điều khiển công nghiệp
• Mạch bảo vệ động cơ nhỏ
• Hệ thống chiếu sáng công nghiệp
• Hệ thống điện thương mại và nhà xưởng

Thông số kỹ thuật sản phẩm

• Mã sản phẩm: A9F74316
• Dòng sản phẩm: Acti9 iC60N
• Số cực: 3P
• Dòng định mức: 16A
• Đường cong tác động: C Curve
• Khả năng cắt ngắn mạch: 6kA theo IEC/EN 60898-1
• Khả năng cắt theo IEC/EN 60947-2: 10kA tại 380/415VAC
• Điện áp làm việc: 400VAC
• Điện áp cách điện (Ui): 500V
• Điện áp chịu xung (Uimp): 6kV
• Tần số: 50/60Hz
• Công nghệ bảo vệ: Thermal-Magnetic
• Tuổi thọ cơ khí: 20.000 chu kỳ
• Tuổi thọ điện: 10.000 chu kỳ
• Kích thước: 85 x 54 x 78.5 mm
• Cấp bảo vệ: IP20
• Kiểu lắp đặt: Thanh DIN rail 35mm

Vì sao nên chọn Schneider Acti9 iC60N 3P 16A?

Dòng Acti9 iC60N nổi bật nhờ độ bền cơ điện cao, khả năng đóng cắt chính xác và vận hành ổn định lâu dài. Đây là lựa chọn phù hợp cho các công trình yêu cầu tiêu chuẩn an toàn điện cao, giảm thiểu sự cố và tăng tuổi thọ cho hệ thống điện.
