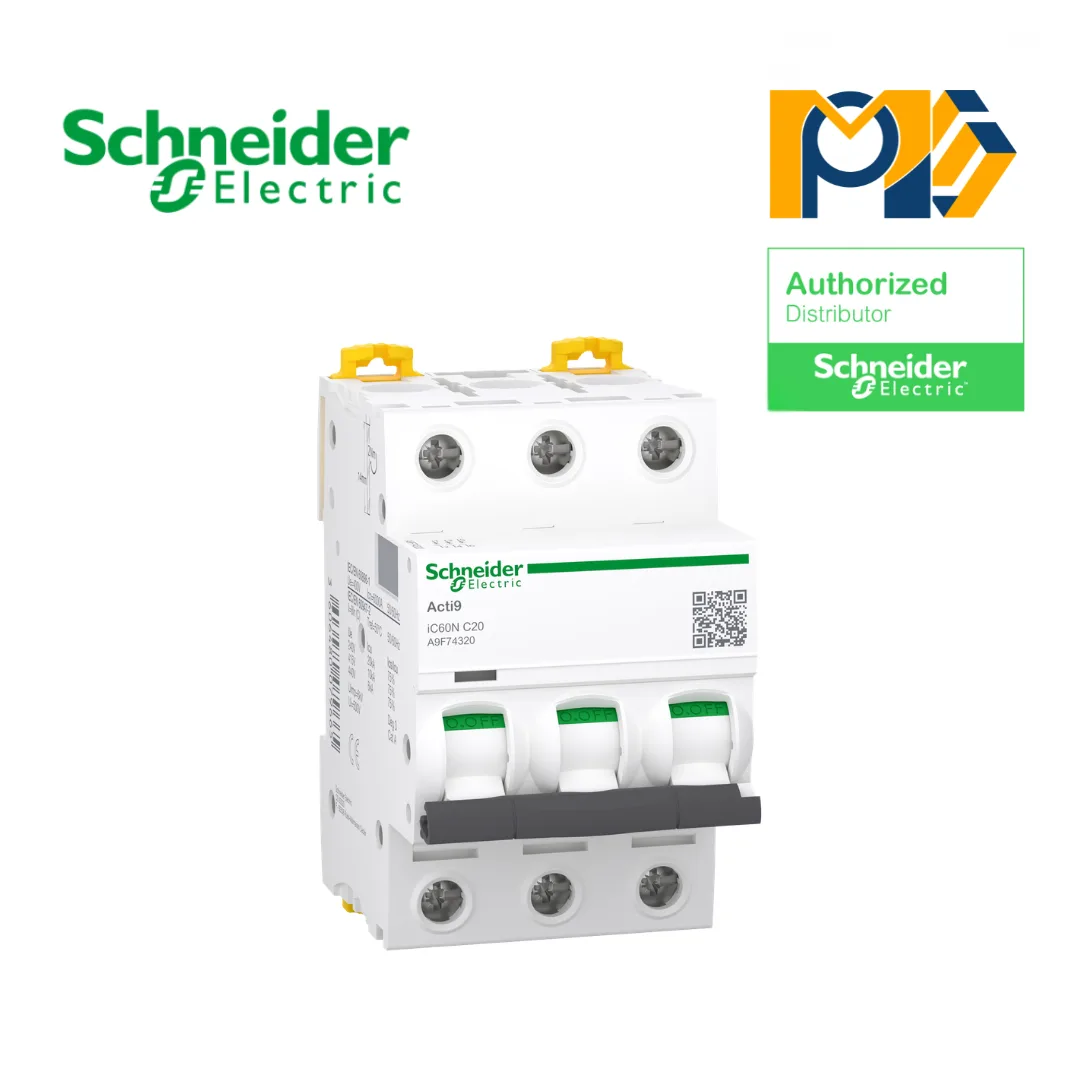

Cầu dao tự động MCB A9F74320 Acti9 iC60N Schneider

Mô tả

MCB Schneider A9F74320 Acti9 iC60N 3P 20A C Curve – Thiết bị bảo vệ mạch điện 3 pha ổn định và an toàn

Tổng quan sản phẩm

MCB Schneider A9F74320 thuộc dòng Acti9 iC60N của Schneider Electric là thiết bị đóng cắt và bảo vệ mạch điện hạ thế được ứng dụng rộng rãi trong hệ thống điện dân dụng, thương mại và công nghiệp nhẹ. Với cấu hình 3P – 20A – C Curve, sản phẩm giúp bảo vệ mạch điện 3 pha trước các sự cố quá tải và ngắn mạch, đồng thời đảm bảo ngắt đồng thời cả ba pha khi có sự cố phát sinh.

Dòng định mức 20A phù hợp cho các mạch cấp nguồn động cơ nhỏ, tủ điều khiển máy móc, hệ thống quạt công nghiệp, chiếu sáng nhà xưởng và các nhánh phân phối điện 3 pha yêu cầu độ ổn định cao.

Ưu điểm nổi bật của MCB Schneider A9F74320

Bảo vệ đồng thời 3 pha tăng độ an toàn cho hệ thống

Thiết kế 3 cực cho phép thiết bị ngắt đồng thời cả ba pha khi xảy ra sự cố, giúp hạn chế nguy cơ mất pha hoặc lệch pha gây ảnh hưởng đến thiết bị điện phía sau.

Đường cong C phù hợp với tải có dòng khởi động trung bình

Đặc tính C Curve cho phép MCB chịu được dòng khởi động tức thời gấp khoảng 5–10 lần dòng định mức trước khi tác động, phù hợp với:

• Động cơ công suất nhỏ
• Tủ điện điều khiển
• Hệ thống quạt công nghiệp
• Mạch chiếu sáng 3 pha
• Tủ phân phối phụ tải

Công nghệ VisiTrip hỗ trợ kiểm tra sự cố nhanh

Công nghệ VisiTrip giúp hiển thị rõ cực bị sự cố sau khi MCB tác động, từ đó kỹ thuật viên dễ dàng xác định vị trí lỗi và giảm thời gian xử lý.

VisiSafe tăng độ an toàn khi bảo trì

Dải màu xanh VisiSafe xác nhận tiếp điểm đã mở hoàn toàn trước khi thao tác trên mạch điện.

Ứng dụng thực tế

MCB Schneider A9F74320 được sử dụng phổ biến trong:

• Tủ điện phân phối 3 pha
• Tủ điều khiển công nghiệp
• Hệ thống bảo vệ động cơ nhỏ
• Hệ thống chiếu sáng nhà xưởng
• Hệ thống điện thương mại và công nghiệp nhẹ

Thông số kỹ thuật sản phẩm

• Mã sản phẩm: A9F74320
• Dòng sản phẩm: Acti9 iC60N
• Số cực: 3P
• Dòng định mức: 20A
• Đường cong tác động: C Curve
• Khả năng cắt ngắn mạch: 6kA theo IEC/EN 60898-1
• Khả năng cắt theo IEC/EN 60947-2: 10kA tại 380/415VAC
• Điện áp làm việc: 400VAC
• Điện áp cách điện (Ui): 500V
• Điện áp chịu xung (Uimp): 6kV
• Tần số: 50/60Hz
• Công nghệ bảo vệ: Thermal-Magnetic
• Tuổi thọ cơ khí: 20.000 chu kỳ
• Tuổi thọ điện: 10.000 chu kỳ
• Kích thước: 85 x 54 x 78.5 mm
• Khối lượng: 0.375 kg
• Cấp bảo vệ: IP20
• Kiểu lắp đặt: Thanh DIN rail 35mm

Vì sao nên chọn Schneider Acti9 iC60N 3P 20A?

Dòng Acti9 iC60N nổi bật nhờ độ bền cơ điện cao, khả năng đóng cắt chính xác và vận hành ổn định lâu dài. Đây là lựa chọn phù hợp cho các công trình yêu cầu tiêu chuẩn an toàn điện cao, giảm thiểu rủi ro sự cố và tối ưu tuổi thọ hệ thống điện.
