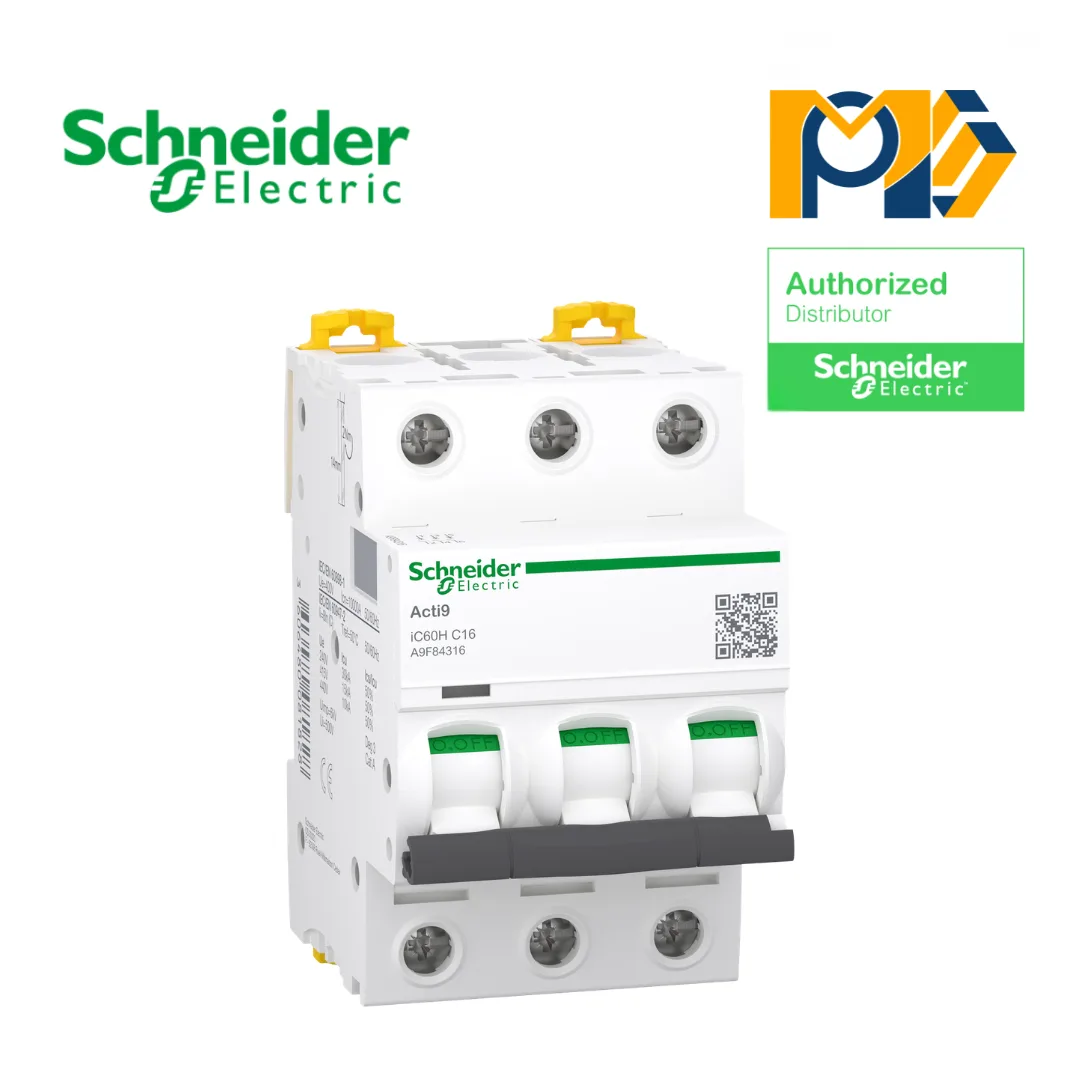

Cầu dao tự động MCB A9F84316 Acti9 iC60H Schneider

Mô tả

MCB Schneider A9F84316 Acti9 iC60H 3P 16A 10kA – Thiết bị bảo vệ mạch điện 3 pha ổn định cho tải trung bình

Tổng quan sản phẩm

MCB Schneider A9F84316 là thiết bị đóng cắt và bảo vệ mạch điện thuộc dòng Acti9 iC60H của Schneider Electric, được thiết kế cho hệ thống điện 3 pha trong công trình dân dụng, thương mại và công nghiệp. Với cấu hình 3 cực (3P) và dòng định mức 16A, sản phẩm phù hợp để bảo vệ các mạch chiếu sáng công suất lớn, động cơ nhỏ, quạt công nghiệp hoặc các nhánh phân phối phụ trong tủ điện.

Ưu điểm nổi bật của MCB Schneider A9F84316

Schneider A9F84316 có khả năng cắt ngắn mạch 10kA theo tiêu chuẩn IEC/EN 60898-1 và 15kA theo IEC/EN 60947-2, giúp ngắt mạch nhanh khi phát hiện sự cố, hạn chế tối đa nguy cơ cháy nổ và bảo vệ thiết bị điện phía sau.

Đường cong bảo vệ C Curve cho phép aptomat chịu được dòng khởi động tức thời ở mức trung bình, rất phù hợp với các loại tải như:

• Động cơ công suất nhỏ
• Máy bơm mini
• Hệ thống quạt thông gió
• Chiếu sáng kỹ thuật
• Mạch điều khiển thiết bị điện công nghiệp

Cơ chế thermal-magnetic giúp thiết bị phản ứng chính xác với cả quá tải kéo dài và ngắn mạch tức thời, tăng độ tin cậy khi vận hành liên tục.

Tính năng an toàn nổi bật

Dòng Acti9 iC60H được Schneider tích hợp nhiều tính năng hỗ trợ kiểm tra và vận hành an toàn:

• VisiTrip: chỉ thị màu đỏ giúp xác định nhanh cực bị sự cố
• VisiSafe: hiển thị trạng thái tiếp điểm mở hoàn toàn bằng dải màu xanh

Nhờ đó, kỹ thuật viên có thể dễ dàng kiểm tra tình trạng aptomat trong quá trình bảo trì hoặc xử lý sự cố.

Ứng dụng thực tế

MCB Schneider A9F84316 được sử dụng rộng rãi trong:

• Tủ điện phân phối 3 pha
• Tủ điện điều khiển công nghiệp
• Hệ thống chiếu sáng nhà xưởng
• Mạch bảo vệ quạt và máy bơm nhỏ
• Hệ thống điện kỹ thuật trong tòa nhà

Thiết kế 3 cực cho phép đóng cắt đồng thời cả ba pha, đảm bảo tải vận hành đồng đều và an toàn.

Thông số kỹ thuật sản phẩm

• Mã sản phẩm: A9F84316
• Dòng sản phẩm: Acti9 iC60H
• Loại thiết bị: MCB (Miniature Circuit Breaker)
• Số cực: 3P
• Dòng định mức: 16A
• Đường cong bảo vệ: C Curve
• Khả năng cắt ngắn mạch: 10kA (IEC/EN 60898-1)
• Khả năng cắt theo IEC/EN 60947-2: 15kA
• Điện áp làm việc: 400V AC
• Điện áp cách điện định mức: 500V
• Điện áp chịu xung: 6kV
• Tần số hoạt động: 50/60Hz
• Độ bền điện: 10.000 chu kỳ
• Độ bền cơ khí: 20.000 chu kỳ
• Cấp bảo vệ: IP20
• Lắp đặt: Thanh DIN rail tiêu chuẩn

Vì sao nên chọn Schneider A9F84316?

Schneider A9F84316 là lựa chọn phù hợp cho các hệ thống điện 3 pha tải trung bình cần độ bền cao, bảo vệ chính xác và vận hành ổn định lâu dài. Thiết bị đáp ứng tốt yêu cầu kỹ thuật trong các công trình hiện đại nhờ chất lượng tiêu chuẩn quốc tế.
